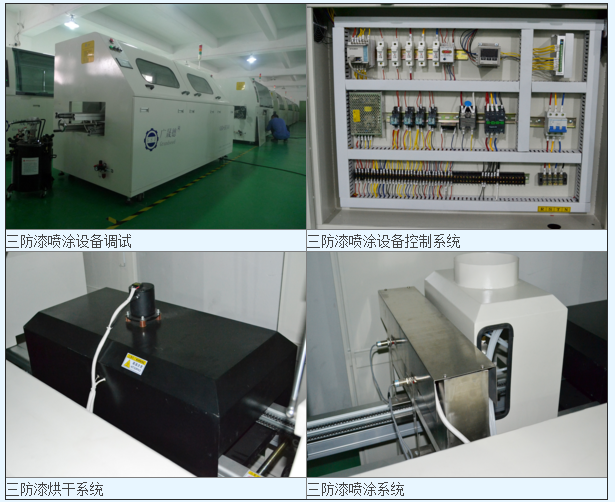

廣晟德三防漆噴塗機結構圖

廣晟德三防漆噴塗機產(chan) 品特點

1、流線型外殼設計，采用4040方通鋼材作框架，2mm厚鋼板折彎製作外殼，機體(ti) 底部有六個(ge) 萬(wan) 向輪，另有六個(ge) 腳杯起定位放置用（可調節機體(ti) 水平及高度）；前門為(wei) 二個(ge) 弧形鋼化玻璃,最大視角設計。

2、均為(wei) 全封閉式二開透明鋼化玻璃門結構，每扇門設雙液壓氣彈簧拉伸開蓋，保證作業(ye) 及維護空間。

3、可滑動懸掛式門結構、維護及操作安全方便。

4、置防爆照明燈二套。

5、整機噴塗電腦灰。

6、采用日本露明納噴頭，噴霧範圍20~65mm扇麵可調噴頭高度50~80mm可調，流量60ml／min

7、采用進口過濾器，控製閥和管接頭，數字化顯示氣壓。所有噴霧係統的氣管采用耐酸堿、防腐蝕SMC氣管

8、台灣東(dong) 方/白山的步進電機驅動，日本三菱PLC智能控製，采用限位接近開關(guan) 及入板光眼來組合控製，根據PCB的速度及寬度進行PCB來板自動偵(zhen) 測感應式噴霧。

9、噴嘴下麵選用不鏽鋼折彎成型作托盤，用以裝廢水和三防漆，可隨意抽出清洗；

10、抽風係統：雙層不鏽鋼絲(si) 網過濾，利用流體(ti) 的特性限度的過濾回收多餘(yu) 的助焊劑

11、設有可調方向、氣壓式風刀，將噴霧時多餘(yu) 的助焊劑吹落到回收箱當中，防止三防漆進入幹燥區，確保生產(chan) 安全。

12、全不鏽鋼+鋁合金支架，清理及維護方便。防腐蝕等級高，經久耐用。

13、PID控溫精確、可靠，進口熱電偶檢測係統,做有熱電偶異常報警功能。

l 1300mm/1段獨立控溫，能提供廣泛充足的預熱調整空間，可消除PCB上大元器件焊接不良的現象，適應型低固體(ti) 殘留三防漆；減小PCB板多次衝(chong) 擊，PCB板受熱均勻，可提高生產(chan) 效率。

14、采用台灣台展發熱體(ti) ，發熱快、壽命長、熱慣性小;采用遠紅外發熱，均勻地將熱量送至PCB底部，溫區溫度均勻一致，各溫區溫度互補，無深溝現象。

15、幹燥區係統采用隧道式模塊化設計，便於(yu) 維修與(yu) 清潔保養(yang)

16、采用流線形外觀設計，內(nei) 充矽酸鋁保溫材料，幹燥區在設定溫度為(wei) 110°的情況下，外部表麵溫度在40°以下，增強保溫效果，減少了耗電量。

17、專(zhuan) 用鋁導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償(chang) 防變形伸縮結構確保導軌不變形不掉板

18、三點同步導軌調寬裝置，蝸輪、蝸杆加高精密絲(si) 杆調寬，調寬精度小於(yu) 0.2mm，6點支撐，使導軌保持平行一致，無大小頭，整條導軌安裝，勿須截斷.

20、廣晟德專(zhuan) 用輸送鏈條（不變形、）， 夾板厚度≦2.5mm（進板為(wei) 同步鏈條式接駁）

21、台灣台力變頻90W馬達，帶過載限力器保護裝置！

22、有熱電偶異常報警功能；馬達過載保護報警

23、機頭、機尾設有兩(liang) 處應急緊急製，特殊、緊急情況下請按下。
