波峰焊接中PCB通過波峰時其熱作用過程大致可分為(wei) 三個(ge) 區域，如圖所示，要想達到完好的波峰焊接點所需要的焊接材料主要有：波峰焊錫條、波峰焊助焊劑、波峰焊錫條添加劑。

波峰焊錫條是在波峰焊爐中融化以後經過波峰焊的作用使線路板上的插裝元器件與(yu) 線路板焊盤焊接在一起。波峰焊助焊劑的作用是1、 除去被焊基體(ti) 金屬表麵的鏽膜；2、防止加熱過程中線路板被焊金屬的二次氧化；3、降低液態釺料的表麵張力；4、傳(chuan) 熱；5、促進液態釺料的漫流。波峰焊錫條焊接添加劑一般有防氧化劑和稀釋劑，它們(men) 的作用從(cong) 字麵上意思就能理解，防氧化劑就是防止錫條過多氧化形成錫渣過多的添加劑，稀釋劑是用來稀釋助焊劑的。

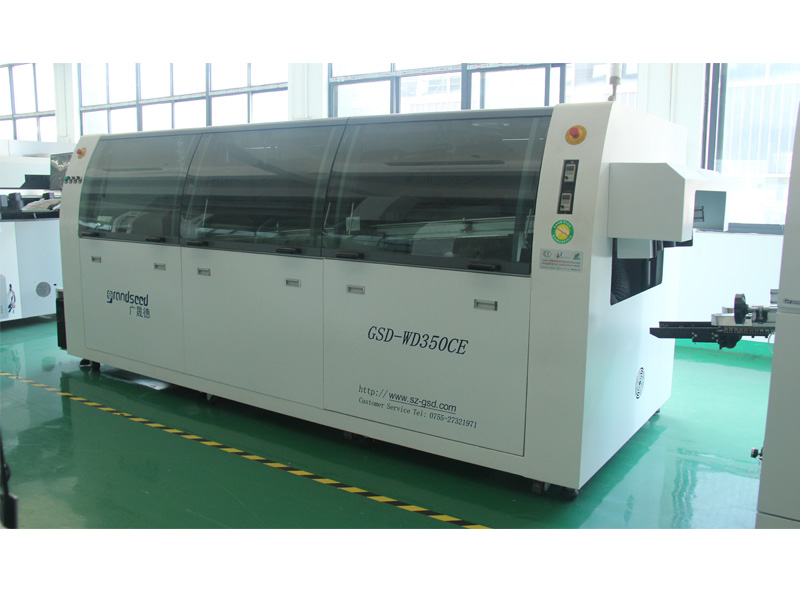

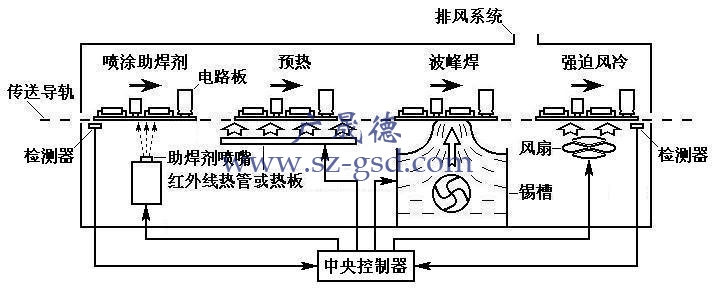

波峰焊設備結構組成主要是由運輸帶，助焊劑添加區，預熱區，錫爐四部分組成。現在市麵上應用最普遍的雙峰係統，其湍流波往複運動，焊料從(cong) 噴嘴而不是從(cong) 一個(ge) 狹長的縫中噴射。運動著的噴嘴在防止漏焊方麵比狹縫更有效，因為(wei) 它不僅(jin) 產(chan) 生湍流，而且具有清洗作用。

在雙波峰係統中，波的湍流部分防止漏焊，它保證穿過電路板的焊料分布適當。焊料以較高速通過狹縫滲入，從(cong) 而透人窄小間隙。噴射方向與(yu) 電路板進行方向相同。單就湍流波本身並不能適當焊接元件，它給焊點上留下不平整和過剩的焊料，因此需要第二個(ge) 波。

第二層流波或平滑波消除了由第一個(ge) 湍流波產(chan) 生的毛刺和焊橋。層流波實際上與(yu) 傳(chuan) 統的通孔插裝組件使用的波一樣。因此，當傳(chuan) 統組件在一台機器上焊接時，就可以把湍流波關(guan) 掉，用層流波對傳(chuan) 統組件進行焊接。
