波峰焊對預熱的要求是要從(cong) 低溫（80度）以斜坡上升至高溫度（130度以下），一般剛開機預熱要升溫5-10分鍾，預熱的時間一般都是120秒，機板的受熱溫度要在180度以下、無鉛波峰錫槽的最佳溫度250-265度。

要是有過爐治具的話就要溫度可以打到170度以下，預熱段的溫度要從(cong) 低到高的設置，相鄰的預熱區溫度相差最好在10度左右！一般剛開機預熱要升溫5-10分鍾，預熱的時間一般都是120秒，線路板的受熱溫度要在180度以下、有鉛波峰焊錫槽230+/-20攝氏度、無鉛波峰錫槽的最佳溫度250-265度。

有鉛波峰焊三段預熱區及錫爐溫度的設定：單麵板有鉛焊接工藝：運輸速度：1.5米/分鍾；預熱1：120℃、預熱2：130℃、預熱3：140℃；錫爐溫度230+/-20攝氏度。這樣設置的話板麵溫度有85℃；板底溫度有100℃、雙麵板有鉛焊接工藝：運輸速度：1.2米/分鍾；預熱1：130℃、預熱2：140℃、預熱3：150℃；錫爐溫度245℃-252℃。這樣設置的話板麵溫度有95℃；板底溫度有110℃、具體(ti) 的實際參數都要用專(zhuan) 業(ye) 的爐溫曲線測試儀(yi) 來測量才可以、如果這個(ge) 參數沒有達到焊接工藝的話、還要調整參數、在進行測試、達到標準為(wei) 止。

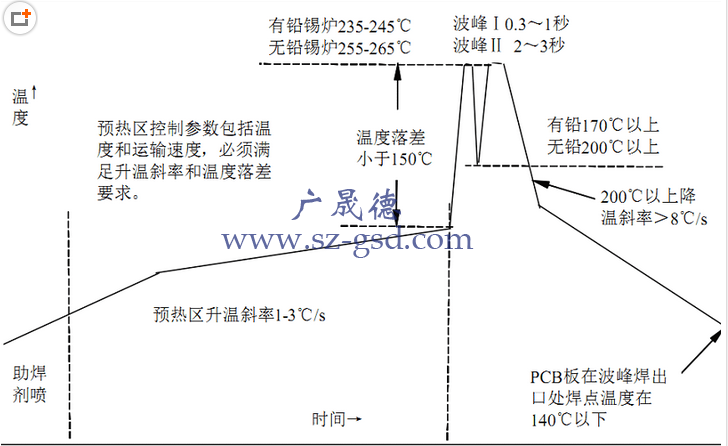

無鉛波峰焊的預熱區溫度升溫速率一般控製在1.2~1.6℃/s（秒），預熱區溫度一般不超過160℃，保溫區溫度控製在160~170℃，波峰區峰值溫度一般控製在250-265度，並且溫度的維持時間在10~15秒，從(cong) 升溫到峰值溫度的時間應維持在三分半到四分鍾左右

溫度曲線測試線路板上取點問題：準備測試前線路板上的取點是取決(jue) 於(yu) 測試儀(yi) 端口的多少來決(jue) 定的，有的儀(yi) 器有4個(ge) 端口，有的有6個(ge) ，測試板越大，取的點就越多，有的客戶是有要求的，點越多，參考的範圍就越大，便於(yu) 觀察你整個(ge) 測溫板的溫度受熱均勻度。板麵一般隻要一根線就可以了，除非客戶有特殊要求。
