波峰焊運轉主要是靠傳(chuan) 動部分來傳(chuan) 動，沒有波峰焊的傳(chuan) 動部分波峰焊就徹底不能工作。廣晟德這裏給大家分享一下波峰焊傳(chuan) 動部分由哪些部分組成機傳(chuan) 動部分的主要功能。

波峰焊

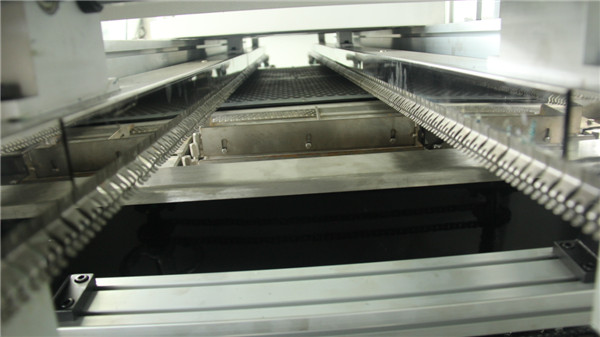

一、波峰焊傳(chuan) 動部分的組成：

主要由支架、鏈條、鏈爪、電機、傳(chuan) 動齒輪、調幅機構、支架高度調節機構等組成。其中調幅機構由固定導軌，可調移動導軌、調節輪、傳(chuan) 動鏈條、傳(chuan) 動齒輪、調節螺紋軸、導向軸、傘(san) 形齒輪、指定螺絲(si) 等組成。

二、波峰焊傳(chuan) 動部分的主要功能：

1、完成產(chan) 品輸送動作；

2、實現機種切換時導軌（鏈爪）跨距的改變；

3、改變產(chan) 品浸錫時與(yu) 波峰麵的角度。

三、波峰焊傳(chuan) 動部分主要技術要求及其對波峰浸錫作業(ye) 的影響：

1、支架水平度：

波峰焊支架是傳(chuan) 動部份搭載的基礎，其水平精度直接決(jue) 定固定導軌與(yu) 移動導軌是否水平，從(cong) 而保證在錫槽波峰平滑的狀態下，鏈爪輸送的產(chan) 品能以同樣的深度浸過液麵，防止局部未浸錫、冒錫現象的發生。

2、波峰焊固定導軌及可調移動導軌間的平行度：

產(chan) 品從(cong) 投入錫爐後，其兩(liang) 側(ce) 鏈爪對其施加的力在經過整個(ge) 錫爐的過程中應該保持一致。否則將會(hui) 出現夾壞產(chan) 品（前鬆後緊）以及掉落基板（前緊後鬆）的現象發生，從(cong) 而造成產(chan) 品報廢，嚴(yan) 重時將會(hui) 導致安全事故以及設備事故的發生。

3、波峰焊鏈爪底部卡槽的直線度：

因為(wei) 產(chan) 品在錫爐中需完成錫水塗布、充分預熱，一、二次浸錫，冷卻等過程。整個(ge) 循環鏈條的長度一般單側(ce) 都在3m 左右，而鏈爪是一個(ge) 一個(ge) 固定在傳(chuan) 動鏈條上，從(cong) 而組成兩(liang) 條平行移動的輸送線，完成產(chan) 品輸送動作。而基板就夾在兩(liang) 側(ce) 鏈爪底部的卡槽上，如果鏈爪變形或傾(qing) 斜破壞卡槽直線度的話，將會(hui) 造成產(chan) 品傾(qing) 斜，過波峰時基板的浸錫深度不一。從(cong) 而造成冒錫、未浸錫的現象發生，嚴(yan) 重時將會(hui) 出現部品端子掛住錫鍋，停止不前、掉基板、溢錫等重大事故的發生。

以上三個(ge) 參數的精確度，直接影響到浸錫效果的穩定與(yu) 否。因此，作為(wei) 設備操作人員以及維護人員，在日常操作及維護過程中，也必須把它們(men) 作為(wei) 工作重點予以關(guan) 注，因為(wei) 在設備使用過程中，最容易出現問題從(cong) 而影響浸錫效果的環節之中，就有很多是這幾個(ge) 參數未達到應該滿足的要求。
