每台波峰焊在線路板波峰焊接前都要經過預熱，經過預熱後的線路板在過波峰焊接時才不會(hui) 出現批量的波峰焊接不良的問題。波峰焊預熱的作用：提高助焊剞的活性；增加焊盤的濕潤性能；去除有害雜質；減低焊料的內(nei) 聚力以利於(yu) 兩(liang) 焊點之間的焊料分開 。廣晟德為(wei) 大家講解一下波峰焊預熱係統。

一、波峰焊預熱係統的主要功能作用

1..將助焊劑內(nei) 所含的水份幹燥,防止在焊接時噴濺.

2.將助焊劑所含的部分水分揮發,對減少焊點穿孔及氣泡有正向效果.

3.提高PCB底溫,減低焊接時熱衝(chong) 擊及熱應力.

二、波峰焊預熱係統的工作原理

預熱係統是由陶瓷發熱管及不鏽鋼材料箱體(ti) 組成,工作時在PID方式溫度控製下,基板經熱輻射及熱對流，對基板和元器件進行預熱處理。freestuffville.com

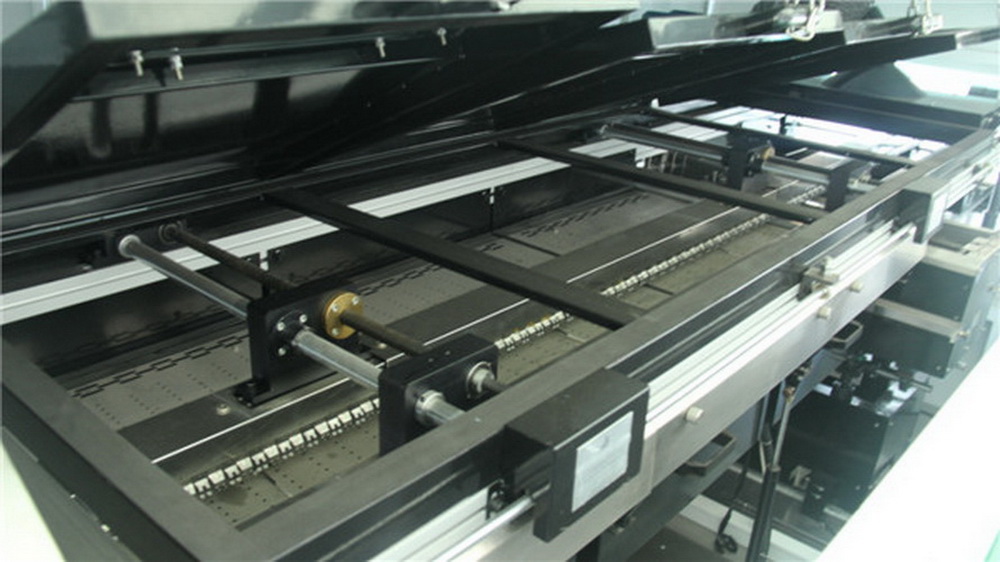

三、波峰焊預熱係統預熱箱的構造

本預熱係統由3組發熱絲(si) 及運風馬達組成,上層為(wei) 均風鋁板.預熱箱的結構見上圖:

四、波峰焊預熱係統發熱絲(si) 的規格及接線

發熱源：環型發熱絲(si)

預熱功率：3φ 380V  4KW×3

運風馬達：120W  H級耐高溫

控製方式：PID溫控 SSR元件驅動加熱

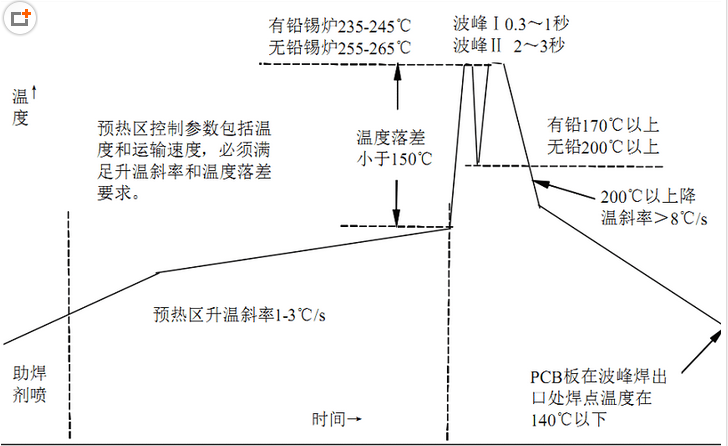

預熱溫度設置：110-150℃

五、廣晟德分享波峰焊預熱係統的日常維修與(yu) 注意事項

1．經常測試線路板的底麵的溫度，應使其保證在90~110℃之間，以保證最佳的出錫效果。

2．檢查電路電線是否老化，以防電源中斷。

3．注意電壓是否正常,長時間過高可致發熱管過熱而燒毀.

4．從(cong) 基板下滴之助焊劑易積於(yu) 預熱器上,積累過多可引起冒煙,需每天清理,最好使用免清洗鬆香水.

5．定期檢查陶瓷英發熱管是否良好.
