目前市場上的回流焊機加熱方式主要分為(wei) ：1、全熱風加熱方式；2、遠紅外線加熱方式；3、上熱風下紅外加熱方式。下麵廣晟德就這三種加熱方式給大家詳細的介紹一下。

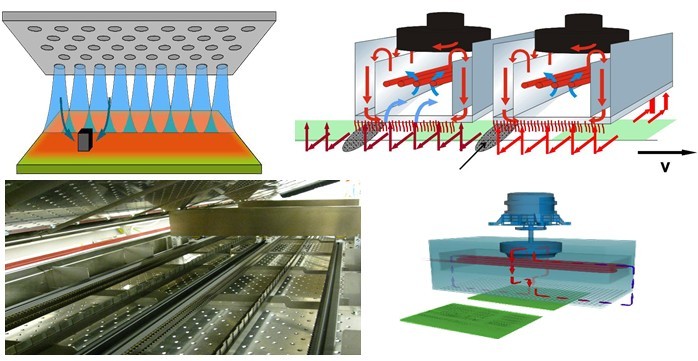

一、回流焊機全熱風加熱方式介紹

全熱風回流焊機的加熱係統主要由熱風馬達、加熱管、熱電耦、固態繼電器SSR、溫控模塊等部分組成。回流焊機爐膛被劃分成若幹獨立控溫的溫區，其中每個(ge) 溫區又分為(wei) 上、下兩(liang) 個(ge) 溫區。每個(ge) 溫區的結構示意圖如圖所示。溫區內(nei) 裝有發熱管，熱風馬達帶動風輪轉動，形成的熱風通過特殊結構的風道，經整流板吹出，使熱氣均勻分布在溫區內(nei) 。

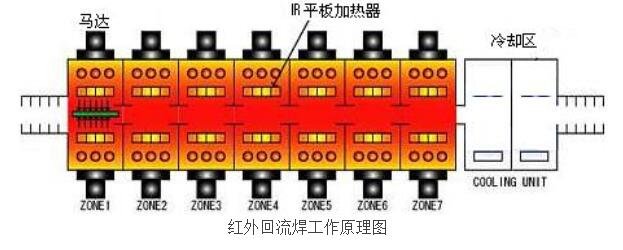

二、回流焊機遠紅外線加熱方式

遠紅外線加熱回流焊機的原理是熱能通常有80％的能量以電磁波的形式——紅外線向外發射，焊點受紅外幅射後溫度升高，從(cong) 而完成焊接過程。紅外線的波長通常在可見光波長的上限(0.7～0.8μm)到毫米波之間，其進一步劃分可將0.72～1.5μm稱為(wei) 近紅外；1.5～5.6μm稱為(wei) 中紅外；5.6～1000μm稱為(wei) 遠紅外 。通常，波長在1.5～l0μm的紅外輻射能力最強，約占紅外總能量的80％～90％，紅外輻射能的傳(chuan) 遞一般是非接觸式進行。被輻射到的物體(ti) 能快速升溫，其升溫的機理是：當紅外波長的振動頻率與(yu) 被它輻射物體(ti) 分子問的振動頻率一致的時候，被它輻射到的物體(ti) 的分子就會(hui) 產(chan) 生共振，引發激烈的分子振動，分子的激烈振動即意味著物體(ti) 的升溫。

遠紅外線加熱回流焊爐通常每個(ge) 溫區均有上下加熱器，每塊加熱器都是優(you) 良的紅外輻射體(ti) ，而被焊接的對象，如PCB基材、錫膏中的有機助焊劑、元件的塑料本體(ti) ，均具有吸收紅外線的能力，因此這些物質受到加熱器熱輻射後，其分子產(chan) 生激烈振動，迅速升溫到錫膏的熔化溫度之上，焊料潤濕焊區，從(cong) 而完成焊接過程。紅外加熱器的種類很多，大體(ti) 可分和兩(liang) 大類，一類是燈源輻射體(ti) ，它們(men) 能直接輻射熱量，又稱為(wei) 一次輻射體(ti) ；另一類是麵源板式輻射體(ti) ，加熱器鑄造在陶瓷板、鋁板或不鏽鋼板板內(nei) ，熱量首先通過傳(chuan) 導轉移到板麵上來。兩(liang) 類熱源分別產(chan) 生1～2.5μm和2.5～5μm波長的輻射。

三、上熱風下紅外加熱回流焊機

上熱風加熱，下紅外線加熱的回流焊機是結合前兩(liang) 種的加熱方式。這種加熱方式目前在市場上的回流焊機加熱應用的也非常廣泛。
