波峰焊短路連錫是波峰焊接最常見的故障之一，一般電子產(chan) 品生產(chan) 廠家都能遇到波峰焊短路連錫的問題，波峰焊短路連錫產(chan) 生的原因也有很多種，電子產(chan) 品生產(chan) 時一定要注意避免這些構成波峰焊短路連錫的因素。下麵廣晟德來為(wei) 大家講解一下波峰焊短路連錫的原因及預防。

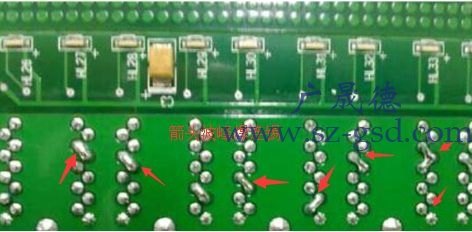

波峰焊短路連錫

一、波峰焊短路連錫原因

1、因線路板過波峰焊時元件引腳過長而產(chan) 生的連錫現象，元件剪腳預加工時注意：一般元器件管腳伸出長度為(wei) 1.5-2mm，不超過這個(ge) 高度這種的不良現象就不會(hui) 有。

2、因現在線路板工藝設計越來越複雜，引線腳間距越來越密而產(chan) 生的波峰焊接後連錫現象。改變焊盤設計是解決(jue) 方法之一。如減小焊盤尺寸，增加焊盤退出波峰一側(ce) 的長度。

增加助焊劑活性/減小引線伸出長度也是解決(jue) 方法之一。

3、波峰焊接後熔融的錫浸潤到線路板表麵後形成的元器件腳之間的連錫現象。這種現象形成的主要原因就是焊盤空的內(nei) 徑過大，或者是元器件的引腳外徑過太小。

4、密腳元件密集在一個(ge) 區域而形成的波峰焊接後元件腳連錫。

5、因焊盤尺寸過大而形成的波峰焊接連錫。

6、因元件引腳可焊錫性不良而形成的波峰焊接後元件引腳連錫現象

二、預防處理波峰焊後線路板出現短路連錫現象的方法

1、按照PCB設計規範進行設計。兩(liang) 個(ge) 端頭Chip的長軸與(yu) 焊接方向垂直，SOT、SOP的長軸應與(yu) 焊接方向平行。將SOP最後一個(ge) 引腳的焊盤加寬（設計一個(ge) 竊錫焊盤）

2、插裝元器件引腳應根據印製板的孔距及裝配要求進行成形，如采用短插一次焊工藝，焊接麵元件引腳露出印製板表麵0.8~3mm，插裝時要求元件體(ti) 端正。

3、根據PCB尺寸、是否多層板、元器件多少、有無貼裝元器件等設置預熱溫度。

4、錫波溫度為(wei) 250±5℃，焊接時間3~5s。溫度略低時，傳(chuan) 送帶速度應調慢一些。

5、更換助焊劑。
