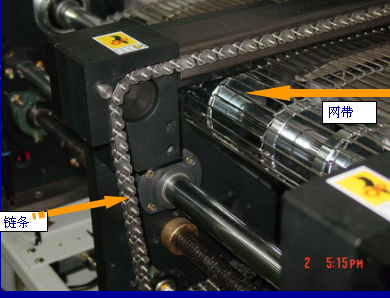

回流焊機運輸係統是將電路板，從(cong) 回流焊機入口按一定速度輸送到回流焊機出口的運輸裝置，包括導軌、網帶（中央支撐）、鏈條、運輸馬達、軌道寬度調整機構、運輸速度控製機構等部分。

回流焊機主要運輸方式有：（1）鏈傳(chuan) 動（Chain）（2）鏈傳(chuan) 動+網傳(chuan) 動(Mesh)（3）網傳(chuan) 動（4）雙導軌運輸係統（5）鏈傳(chuan) 動+中央支撐係統。其中，比較常用的運輸傳(chuan) 動方式為(wei) 鏈條/網帶的傳(chuan) 動方式，即鏈傳(chuan) 動加網傳(chuan) 動。

回流焊機運輸係統

1、回流焊機運輸速度控製

回流焊機傳(chuan) 動係統的傳(chuan) 輸速度控製比較普遍采用的是變頻器+全閉環控製的方式。

回流焊機控製流程圖：編碼器CPU變頻器運輸馬達輸入檢測輸出控製

回流焊機運輸係統

回流焊機運輸係統

2、回流焊機軌距調節

根據所生產(chan) PCB的不同寬度，軌道間距要做相應的調整。回流焊機的加工產(chan) 品尺寸範圍就是由回流焊機所能調整到的最大軌距決(jue) 定的。
